Jaka jest liniowość ceramicznych przetworników ciśnienia?

Jako dostawca ceramicznych przetworników ciśnienia często byłem pytany o liniowość tych urządzeń. Liniowość jest podstawową cechą, która znacząco wpływa na wydajność i niezawodność ceramicznych przetworników ciśnienia. Na tym blogu zagłębimy się w znaczenie liniowości w kontekście ceramicznych przetworników ciśnienia, dlaczego jest ona istotna i jak wpływa na różne zastosowania.

Zrozumienie liniowości w ceramicznych przetwornikach ciśnienia

Liniowość odnosi się do zależności pomiędzy wejściem (ciśnieniem) i wyjściem (sygnałem elektrycznym) przetwornika ciśnienia. W idealnym systemie liniowym moc wyjściowa zmienia się wprost proporcjonalnie do wartości wejściowych. W przypadku ceramicznych przetworników ciśnienia oznacza to, że w miarę wzrostu lub spadku ciśnienia przykładanego do czujnika sygnał elektryczny wytwarzany przez przetwornik powinien zmieniać się w sposób idealnie prosty.

Matematycznie zależność liniową można wyrazić jako (y = mx + b), gdzie (y) to sygnał wyjściowy, (x) to ciśnienie wejściowe, (m) to nachylenie (czułość) i (b) to wyraz wolny. W przypadku przetwornika ciśnienia (b) często wynosi zero lub jest blisko niego, a (m) oznacza, jak bardzo zmienia się sygnał wyjściowy przy danej zmianie ciśnienia.

Jednak w rzeczywistych scenariuszach osiągnięcie doskonałej liniowości jest wyzwaniem. Zawsze istnieją pewne odchylenia od idealnej zależności liniowej. Odchylenia te są zazwyczaj mierzone i określane jako procent pełnej skali wyjściowej (FSO). Na przykład przetwornik ciśnienia o specyfikacji liniowości ±0,1% FSO oznacza, że ​​rzeczywisty sygnał wyjściowy może odbiegać od idealnego sygnału liniowego o nie więcej niż 0,1% maksymalnej wartości wyjściowej w całym zakresie ciśnienia.

Dlaczego liniowość ma znaczenie

Dokładność

Jednym z głównych powodów, dla których liniowość jest kluczowa, jest jej bezpośredni wpływ na dokładność. W zastosowaniach, w których wymagane są precyzyjne pomiary ciśnienia, np. w kontroli procesów przemysłowych, sprzęcie medycznym i przemyśle lotniczym, nawet niewielkie odchylenia od liniowości mogą prowadzić do znaczących błędów. Na przykład w zakładzie przetwórstwa chemicznego niedokładne pomiary ciśnienia spowodowane słabą liniowością mogą skutkować nieprawidłowym dozowaniem środków chemicznych, co prowadzi do nieoptymalnej jakości produktu lub nawet zagrożenia bezpieczeństwa.

Kalibrowanie

Dobra liniowość upraszcza proces kalibracji. Kalibracja to proces dostosowywania sygnału wyjściowego przetwornika do znanego ciśnienia wejściowego. Gdy przetwornik ciśnienia ma wysoką liniowość, łatwiej jest go skalibrować, ponieważ zależność między wejściem i wyjściem jest bardziej przewidywalna. Skraca to czas i koszty związane z kalibracją oraz gwarantuje, że przetwornik zachowa swoją dokładność w miarę upływu czasu.

Przetwarzanie sygnału

W nowoczesnych układach pomiaru ciśnienia sygnał wyjściowy z przetwornika często jest przetwarzany przez mikrokontrolery lub inne urządzenia elektroniczne. Liniowy sygnał wyjściowy jest łatwiejszy do przetworzenia i interpretacji w porównaniu do sygnału nieliniowego. Upraszcza to konstrukcję obwodów przetwarzania sygnału i zmniejsza złożoność algorytmów używanych do konwersji surowego sygnału na znaczącą wartość ciśnienia.

Czynniki wpływające na liniowość

Właściwości materiału

Materiał ceramiczny zastosowany w czujniku ciśnienia odgrywa znaczącą rolę w określeniu jego liniowości. Różne materiały ceramiczne mają różne właściwości mechaniczne i elektryczne, które mogą wpływać na reakcję czujnika na zmiany ciśnienia. Na przykład elastyczność materiału ceramicznego może powodować nieliniowe odkształcenie pod ciśnieniem, co prowadzi do odchyleń od idealnej zależności liniowej.

Procesy produkcyjne

Proces produkcji ceramicznego przetwornika ciśnienia ma również ogromny wpływ na jego liniowość. Wszelkie niespójności w wykonaniu czujnika, takie jak różnice w grubości membrany ceramicznej lub jakości połączenia pomiędzy membraną a podstawą, mogą powodować nieliniowość. Aby zminimalizować te różnice i zapewnić dobrą liniowość, wymagane są bardzo precyzyjne techniki produkcyjne.

Temperatura

Temperatura jest kolejnym ważnym czynnikiem, który może mieć wpływ na liniowość ceramicznego przetwornika ciśnienia. Zmiany temperatury mogą powodować rozszerzanie się lub kurczenie materiału ceramicznego, co może zmienić właściwości mechaniczne czujnika i wprowadzić nieliniowość w sygnale wyjściowym. Aby złagodzić ten efekt, wiele ceramicznych przetworników ciśnienia jest wyposażonych w obwody kompensacji temperatury, które dostosowują sygnał wyjściowy w celu uwzględnienia zmian temperatury.

Zastosowania i wymagania dotyczące liniowości

Kontrola procesów przemysłowych

W zastosowaniach związanych ze sterowaniem procesami przemysłowymi, np. w przemyśle naftowym i gazowym, chemicznym oraz spożywczym, niezbędna jest wysoka liniowość. Branże te polegają na dokładnych pomiarach ciśnienia, aby zapewnić bezpieczne i wydajne działanie swoich procesów. Na przykład w systemie monitorowania rurociągów potrzebny jest przetwornik ciśnienia o dobrej liniowości, aby dokładnie wykryć wszelkie spadki lub skoki ciśnienia, które mogą wskazywać na wyciek lub blokadę. NaszStandardowy ceramiczny przetwornik ciśnieniazostał zaprojektowany, aby spełnić wysokie wymagania liniowości tych zastosowań przemysłowych.

Systemy chłodnicze

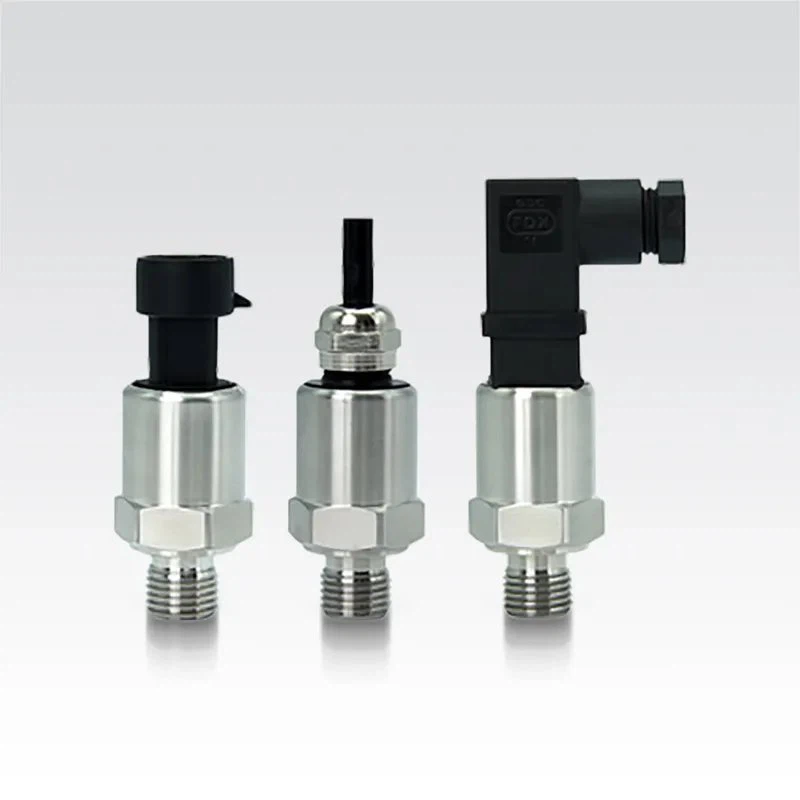

Układy chłodnicze wymagają precyzyjnych pomiarów ciśnienia, aby utrzymać optymalną wydajność. Ciśnienie w obiegu czynnika chłodniczego wpływa na wydajność sprężarki, szybkość wymiany ciepła w parowniku i skraplaczu oraz ogólną wydajność chłodniczą systemu. APrzetwornik ciśnienia w chłodnictwieo wysokiej liniowości zapewnia dokładne monitorowanie ciśnienia, co ma kluczowe znaczenie dla efektywności energetycznej i trwałości urządzeń chłodniczych.

Zastosowania medyczne

W zastosowaniach medycznych, takich jak monitorowanie ciśnienia krwi i systemy respiratorów, liniowość przetwornika ciśnienia ma ogromne znaczenie. Dokładne pomiary ciśnienia są niezbędne do diagnozowania i leczenia pacjentów. Nieliniowy przetwornik ciśnienia może prowadzić do błędnych odczytów ciśnienia krwi lub nieprawidłowych ustawień wentylacji, co może mieć poważne konsekwencje dla zdrowia pacjenta. Nasze ceramiczne przetworniki ciśnienia zostały zaprojektowane tak, aby spełniać rygorystyczne wymagania liniowości tych zastosowań medycznych, zapewniając niezawodne i dokładne pomiary ciśnienia.

Środowiska antykorozyjne

W środowiskach, w których przetwornik ciśnienia jest narażony na działanie substancji korozyjnych, np. w przemyśle chemicznym lub w zastosowaniach morskich, korozja może mieć wpływ na liniowość przetwornika. NaszPrzetwornik ciśnienia przeciwzakłóceniowegozostał specjalnie zaprojektowany tak, aby był odporny na korozję przy jednoczesnym zachowaniu wysokiej liniowości. Zastosowanie odpornych na korozję materiałów ceramicznych i powłok ochronnych gwarantuje, że przetwornik może niezawodnie pracować w trudnych warunkach, nie tracąc przy tym liniowości i dokładności.

Pomiar i określanie liniowości

Aby zmierzyć liniowość ceramicznego przetwornika ciśnienia, przykłada się serię punktów nacisku w całym zakresie skali przetwornika i rejestruje odpowiednie sygnały wyjściowe. Idealny sygnał liniowy dla każdego punktu ciśnienia jest obliczany na podstawie znanej czułości przetwornika. Następnie mierzone są odchylenia pomiędzy rzeczywistym i idealnym sygnałem wyjściowym, a następnie wykreślane w funkcji ciśnienia.

Najpowszechniejszą metodą określania liniowości jest metoda najlepszego dopasowania linii prostej (BFSL). W tej metodzie do rzeczywistych punktów danych wyjściowych dopasowywana jest linia prosta przy użyciu algorytmu regresji metodą najmniejszych kwadratów. Maksymalne odchylenie rzeczywistego wyniku od tej linii najlepszego dopasowania wyraża się następnie jako procent wydajności w pełnej skali.

Zapewnienie wysokiej liniowości w naszych ceramicznych przetwornikach ciśnienia

W naszej firmie podejmujemy kilka kroków, aby nasze ceramiczne przetworniki ciśnienia charakteryzowały się wysoką liniowością.

Wybór materiału

Starannie dobieramy materiały ceramiczne na podstawie ich właściwości mechanicznych i elektrycznych. Prowadzimy szeroko zakrojone badania i testy w celu zidentyfikowania materiałów zapewniających najlepszą kombinację elastyczności, stabilności i liniowości.

Produkcja precyzyjna

Nasze procesy produkcyjne są wysoce kontrolowane i zautomatyzowane, aby zminimalizować różnice w produkcji czujników. Stosujemy zaawansowane techniki obróbki i spajania, aby zapewnić jednolitość membrany ceramicznej i jakość montażu czujnika.

Kompensacja temperatury

Aby zmniejszyć wpływ temperatury na liniowość, w naszych przetwornikach ciśnienia stosujemy zaawansowane obwody kompensacji temperatury. Obwody te stale monitorują temperaturę i regulują sygnał wyjściowy, aby zachować wysoką liniowość w szerokim zakresie temperatur.

Kontrola jakości

Posiadamy rygorystyczny system kontroli jakości, który umożliwia testowanie i weryfikację liniowości każdego przetwornika ciśnienia przed opuszczeniem fabryki. Nasze procedury testowe obejmują zastosowanie szeregu skalibrowanych wejść ciśnienia i pomiar sygnałów wyjściowych za pomocą precyzyjnych przyrządów. Wszelkie przetworniki, które nie spełniają naszych rygorystycznych specyfikacji liniowości, są albo ponownie kalibrowane, albo odrzucane.

Wniosek

Podsumowując, liniowość jest krytyczną cechą ceramicznych przetworników ciśnienia, która wpływa na ich dokładność, kalibrację i przetwarzanie sygnału. Zrozumienie koncepcji liniowości, czynników, które na nią wpływają oraz sposobu jej pomiaru i określenia, jest niezbędne przy wyborze odpowiedniego przetwornika ciśnienia dla danego zastosowania.

Jeśli szukasz wysokiej jakości ceramicznych przetworników ciśnienia o doskonałej liniowości, zapraszamy do zapoznania się z naszą ofertą produktów. NaszPrzetwornik ciśnienia w chłodnictwie,Przetwornik ciśnienia przeciwzakłóceniowego, IStandardowy ceramiczny przetwornik ciśnieniazostały zaprojektowane tak, aby sprostać najbardziej wymagającym aplikacjom. Skontaktuj się z nami już dziś, aby omówić swoje specyficzne wymagania i rozpocząć negocjacje dotyczące zamówień.

Referencje

• „Pomiar ciśnienia: zasady i zastosowania” autorstwa RP Dally, WF Riley i KG McConnell
• „Podręcznik oprzyrządowania i sterowania przemysłowego” autorstwa Bela G. Liptak
