Przetworniki ciśnienia stopu

Odpowiednik zamiennika przetwornika ciśnienia stopu Dynisco.

Wyślij zapytanie

Pobierz za darmo

Opis

Opis produktu

Przetwornik ciśnienia stopu typu ze zdalnym zerowaniem (przetwornik) to przyrząd do pomiaru ciśnienia stopu w obszarach o wysokiej temperaturze (określany jako czujnik i przetwornik) i został zaprojektowany ze zintegrowanym obwodem cyfrowym-analogowym, dzięki czemu przechowywanie i obsługa zgodnie z poniższymi instrukcjami zapewniają maksymalną żywotność. Produkty są zgodne z krajowymi przepisami JJG860-2015 „Przepisy dotyczące weryfikacji czujnika ciśnienia (statycznego)” i JJG882-2019 „Przepisy dotyczące weryfikacji przetwornika ciśnienia.

Model produktu i dane techniczne

Model produktu:

Czujnik ciśnienia stopu PTED(typ pręta prostego)

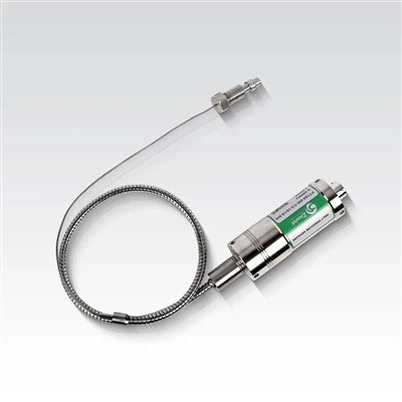

Czujnik ciśnienia stopu PTER(typ węża)

Czujnik ciśnienia stopu PTES(typ podwójnego pomiaru temperatury i ciśnienia)

2.1 Przetwornik ciśnienia stopu w wysokiej temperaturze

Definicja: Jednoczesny sygnał wyjściowy 3,33 mV/V i inny sygnał wyjściowy mv/v

Zakres pomiarowy: (0-10) MPa, (0-20) MPa, (0-35) MPa, (0-50) MPa, (0-70)MPa, (0-100)MPa, (0-140)MPa, (0-200)MPa

2.2 Przetwornik ciśnienia stopu w wysokiej temperaturze

Definicja: Sygnał wyjściowy to (4-20) mA, 0-10Vdc, 0-5Vdc.

Zakres pomiarowy: (0-3,5)MPa, (0-5)MPa, (0-7)MPa, (0-10)MPa, (0-20)MPa, (0-35)MPa, (0-50)MPa, (0-70)MPa, (0-100)MPa, (0-140)MPa, (0-200)MPa

Parametr wydajności	Przetwornik ciśnienia stopu w wysokiej temperaturze	Przetwornik ciśnienia stopu w wysokiej temperaturze
Sygnał wyjściowy	3,33 mV/V	(4-20)m System dwuprzewodowy	3-przewodowe (0-10) Vdc, 3-przewodowe (0-5) Vdc
Napięcie zasilania	(6-12) Vdc (zalecane 10 Vdc)	(10-36) Vdc	(12-36) Vdc
Rezystancja obciążenia (Ω)		＜(Napięcie zasilania-10)/0,02	>10k
Sygnał kalibracyjny: 80% FS
Błąd podstawowy (%)	±0,5%(poziom 0,5), ±0,25%(poziom 0,25)(wyrażone jako procent wartości wyjściowej pełnej skali)
Powtarzalność nie powinna być większa niż wartość bezwzględna błędu podstawowego, a różnica zwrotów nie powinna być większa niż wartość bezwzględna błędu podstawowego.

Obszar zastosowań

Wytłaczanie i przetwarzanie polimerów/polisterów
Sprzęt światłowodowy
Sprzęt do produkcji tworzyw sztucznych i gumy
Przetwórstwo spożywcze i medyczne
Inne pomiary i kontrola ciśnienia stopu

Specyfikacja

Napięcie wejściowe	10 V DC (3,33 mV/V) 24 V DC (4–20 mA, 0–5 V, 0–10 V)
Opór mostu	350Ω
Sygnał wyjściowy	3,33 mV/V4-20 mA, 0-5 V, 0-10 V
Materiał membrany	17-4PH
Stopień dokładności	±0.5%F.S
Temperatura membrany	400 stopni
Zakres ciśnienia	0-3,5 MPa, 0-200 MPa
E-Połączenie	6-pinowe standardowe złącze lotnicze
Jednostka ciśnienia	psi, bar,
Moment montażowy	40Nm Maks
Przeciążalność	1,5-krotne ciśnienie znamionowe
Połączenie procesowe	1/2-20UNF
Dryft zerowej temperatury	0,003 MPa/stopień
Poziom ochrony	IP65
Temperatura otoczenia elektrycznego	-20-85 stopni
Elementy do pomiaru temperatury	Typ E, J, K lub Pt100
