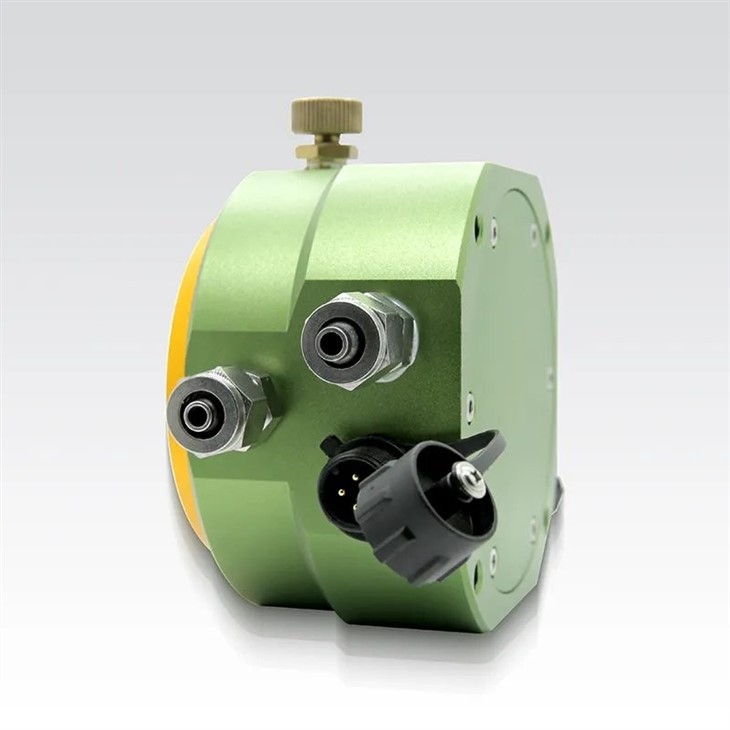

Przemieszczenie czujnik osadnictwa poziomu statycznego

Zakres ciśnienia: 500 mmh2o, 1000 mmh2o, 2000 mmh2o, 2500 mmh2o
Napięcie wzbudzenia: 9… 36VDC
Sygnał wyjściowy: RS485
Rozdzielczość: 0. 01mmh2o
Dokładność （25 stopni）: ± 0. 5 mmh2o, ± 1 mmh2o, ± 2 mmh2o
Poziom ochrony: IP67

Wyślij zapytanie

Opis

Wstęp

Seria poziomu statycznego PT260 składa się z płynnych zbiorników, importowanych rdzeni precyzyjnych, specjalnych modułów obwodów, osłony ochronnej i innych komponentów. Wiele statycznych wskaźników poziomu jest połączone wraz z rurami łączącymi wypełnione cieczą, odniesienia statyczna miernik poziomu znajduje się w stabilnym punkcie odniesienia.

Zakres i zastosowanie

Seria poziomu statycznego PT260 jest przyrządem pomiarowym o wysokim poziomie cieczy stosowanym do pomiaru podstaw i względnego osiedlenia każdego punktu pomiaru. budynku. Miejsca zastosowania obejmują duże budynki, takie jak elektrownie wodne, zapory, budynki o wysokim poziomie, elektrownie jądrowe, projekty w zakresie woda, koleje, metro, szyny szybkie, zintegrowane korytarze rurociągów i inne punkty pomiarowe o nierównych punktach niespokojnych.

Metody instalacji

product-923-337

Metoda i proces instalacji

1, Wymóg wyboru punktu podstawowego punktu podstawowego przed instalacją jest to, że odległość między zasadą punktów podstawowych jest większa niż 1m jak najwięcej, co jest stosunkowo stabilne i wolne od zakłóceń źródła wibracji. Spadek nie jest więcej niż 1,5 m. Odstępy między punktami pomiarowymi są rozmieszczone zgodnie z wymogiem projektu.

2, potwierdź adres tożsamości poziomu statycznego przed instalacją i zapisz go w oprogramowaniu komputerowym, przetestuj wszystkie czujniki, które mają zostać zainstalowane online 10 minuitów. Określ poziom statyczny zgodnie z kolejnością numeru ID i lokalizacją punktu pomiaru podczas instalacji.

3, czujnik punktu pomiaru jest ustalony i instalowany z śrubami rozszerzającymi i wymagane do mocno przymocowania, a następnie podłącz rury podłączające ciecz w szeregu z każdym czujnikiem punktu pomiarowego, punkt podstawowy i zbiornik magazynowy cieczy są podłączone i zamknięte, śruba na interfejsie cieczy jest zablokowana i ustalona i nie wymaga żadnego wycieku cieczy.

4, połączenia rur powietrznych każdego statycznego miernika poziomu są połączone szeregowo z liniami rur.

5, napełnij płynny zbiornik. Różne środowisko monitorowania ma różne wymagania dotyczące płynów. Zalecane są dwa płyny, pierwszy to wodociąg z kranu i woda rozszerzona. Zasadniczo przy użyciu tej cieczy konieczne jest upewnienie się, że zmiana temperatury otoczenia nie jest większa niż 10 stopni, a współczynnik ekspansji cieczy nie zamarznie w zakresie kontrolnym. Drugim typem to przebieg+woda z kranu o stosunku 1: 1. Ta ciecz jest zwykle stosowana w północnym obszarze zimnym z zakresem temperatur -20 stopnia -30. Głównym celem jest zapobieganie zamrażaniu.

6, ciecz jest dodawana w jednym miejscu w zbiorniku do przechowywania cieczy. Po dodaniu cieczy zawór otwierany jest czujnik punktu pomiarowego, aby upewnić się, że powietrze może zostać zwolnione. Podczas dodawania cieczy należy zapewnić rurę łączącą, nie może być żadnych pęcherzyków powietrza w czujniku. Średnice pęcherzyków to nie więcej niż 2 mm. Odkręć zawór wydechowy, aby wyczerpać powietrze. W ten sposób czujnik jest bezpieczniejszy.
